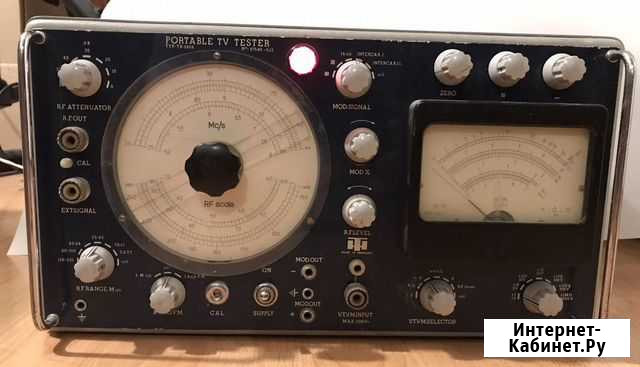

TR-0809 комплексный генератор и ламповый вольтметр

TR-0809 позволяет измерять величины сопротивлений, напряжений переменного и постоянного тока, проверять схему синхронизации и амплитудно-частотные характеристики каналов телевизора, определять геометрические искажения изображения и нелинейные искажения звукового сопровождения. Прибор представляет собой комплексный генератор, собранный в общем корпусе, и состоит из нескольких основных блоков. Высокочастотный генератор прибора, перекрывающий диапазон частот от 5 до 230 МГц, имеет шесть под диапазонов, в пределах каждого из которых осуществляется плавная перестройка частоты. Генератор работает в режиме внутренней амплитудной модуляции. Модулирующими напряжениями являются: напряжение видеосигнала, напряжение сигнала с частотой 1 кГц и напряжение частотно-модулированного сигнала с частотой 6,5 МГц. Глубину модуляции можно изменять. Выходное напряжение генератора плавно регулируется в диапазонах от 0 до 50 мВ. Выходное сопротивление 75 Ом. Частота генератора калибруется с помощью встроенного кварцевого генератора с частотой 5 МГц, точность калибровки не ниже 1%, а в точках калибровки по кварцевому генератору — 0,1%. Генератор видеосигналов вырабатывает напряжение сигналов контрольного изображения, которое содержит строчные и кадровые синхронизирующие и гасящие импульсы. Контрольное изображение на экране проверяемого телевизора имеет вид вертикальных полос, ширина которых регулируется. Амплитуда выходного видеосигнала в пределах ±2 В. Генератор звуковой частоты вырабатывает синусоидальное напряжение с частотой 1 кГц ±5%, используемое для модуляции высокочастотного генератора и генератора разностной частоты 6,5 МГц, а также для проверки каскадов УНЧ. Выходное напряжение плавно регулируется от 0 до 5 В. Коэффициент нелинейных искажений менее 5%. Генератор разностной частоты вырабатывает напряжение с частотой 6,5 МГц ±0,5%. Генератор работает в режиме частотной модуляции от внутреннего генератора с частотой 1 кГц, девиация частоты 50 ± 10 кГц. Выходное напряжение генератора не менее I В с плавной регулировкой. Кварцевый генератор, работающий на частоте 5МГц ± 0,05%, предназначен для калибровки частоты высокочастотного генератора. Ламповый вольтметр обеспечивает измерение сопротивлений, постоянного и переменного напряжений. Пределы измерения сопротивлений: 1; 10; 100 кОм, 1; 10; 100; 1000 МОм, погрешность измерений на пределах 1, 10, 100, 1000 кОм ±2%, на остальных пределах ±4%. Пределы измерения напряжения постоянного тока: 1; 3; 10; 30; 100; 300; 1000 В; с добавочными сопротивлениями — 100; 300; 1000 В, 3; 10; 30 кВ; переменного напряжения: I; 3; 10; 30; 100; 300 В, погрешность измерения постоянного и переменного напряжений ±5%. Входное сопротивление вольтметра при измерении постоянного напряжения 10 МОм (с добавочным сопротивлением 1000 МОм), а при измерении переменного напряжения не менее 300 кОм. Прибор питается от сети переменного тока с часто
