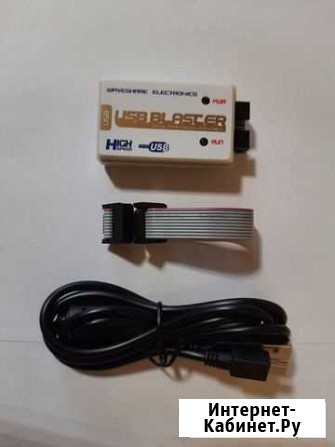

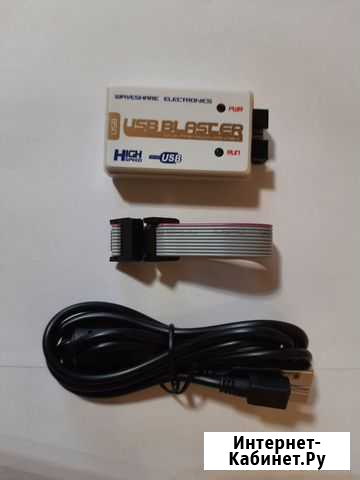

USB Blaster V2

USB Blaster V2 – загрузочный кабель с USB интерфейсом со стороны Host PC для ПЛИС FPGA/ CPLD, а также для микросхем конфигурационной памяти (Active Serial Configurations Devices и Enhanced Serial Configurations Devices) компании ALTERA. USB Blaster V2 передает конфигурационные данные от PC к ПЛИС через стандартный 10-контактный разъем. Вы можете использовать кабель для многократной загрузки конфигурационных данных в систему во время прототипирования или для программирования данных в системе на производстве. Кабель поддерживает три режима загрузки: AS, PS и JTAG. USB Blaster – это высокоскоростной инструмент с высокой стабильностью, работающий в диапазоне целевых напряжений 1.2 В – 5 В. Изделие поддерживает встроенный логический анализатор SignalTap II, а также программный 32-разрядный процессор NIOS II. Скорость загрузки в 2-3 раза выше, чем у ряда других аналогичных изделий. Загрузочный кабель совместим с такими интегрированными средами разработки, как Quartus II, NIOS II IDE, NIOS II EDS. USB Blaster V2 оснащен светодиодами состояния. Красный светодиод индицирует наличие питания кабеля, зеленый включается во время загрузки/программирования. Отличительные особенности Эксплуатационные качества: поддержка серий ПЛИС ALTERA FPGA/ CPLD, поддержка серий активных последовательных конфигурационных микросхем ALTERA (Active Serial Configuration Devices), поддержка серий расширенных конфигурационных микросхем ALTERA (Enhanced Configuration Devices), поддержка трех режимов загрузки: AS, PS, JTAG, высокие скорость, стабильность обеспечиваются FT245R+CPLD, поддержка целевых напряжений 1.2-5 В, поддержка встроенного логического анализатора SignalTap II, поддержка встроенного процессора Nios II; Совместимость с программным обеспечением: интегрированная среда разработки Quartus II, интегрированная среда разработки NIOS II IDE, интегрированная среда разработки NIOS II EDS; Поддерживаемые микросхемы: CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д., FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K and FLEX 10K и т. д., активные последовательные конфигурационные микросхемы, включая EPCS1, EPCS4, EPCS16 и т. д., конфигурационные микросхемы, включая EPC1, EPC4 и т. д.; Другие характеристики: высокая скорость загрузки: близко к оригинальному ALTERA USB Blaster, скорость загрузки в 2-3 раза быстрее, чем в ряде аналогичных изделий; Подключение к PC: через USB 2.0 interface; Подключение к целевой плате: целевая плата может быть подключена к выходному 10-контактному разъему USB Blaster V2 с использованием режимов JTAG, AS, PS. Состояние: новое.
