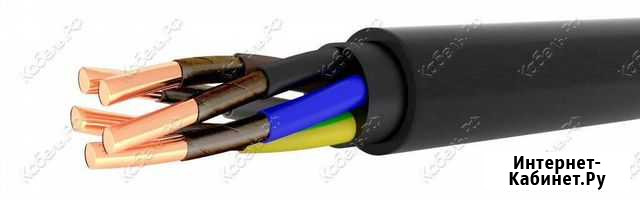

Кабель ввгнг(A) -frls 5х2,5

Технические характеристики кабеля ВВГнг-FRLS 5х2.5 Кабель огнестойкий ВВГнг-FRLS 5х2,5 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150. Температура эксплуатации от -50 до +50 градусов Цельсия. Допустимая влажность воздуха до 98%. Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 5*2.5 производится при температуре не ниже -15 градусов. Радиус изгиба при монтаже не менее 107,1 миллиметров. Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 5х2,5 не приводит к снижению светопроницаемости более чем на 50%. Кабель огнестойкий ВВГнг-FRLS 5х2.5 сохраняет работоспособность на открытом огне не мене 180 минут. Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов. Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов. Продолжительность короткого замыкания не должна превышать 5 секунд. Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов. Предельная температура нагрева жил кабеля ВВГнг-FRLS 5х2,5 по условиям невозгорания, не должна превышать 400 градусов Цельсия. Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 5*2.5 не должно превышать 375 Ньютонов. Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления. Расчетная масса кабеля ВВГнг-FRLS 5х2,5 - 0,53 килограмм в метре. Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2. Код ОКП: 35 3371. Наружный диаметр кабеля ВВГнг-FRLS 5х2.5 - 18,2 миллиметров. Токовые нагрузки кабеля ВВГнг(А)-FRLS 5*2,5 Допустимая токовая нагрузка при прокладке на воздухе: 27 Ампер. Допустимая токовая нагрузка при прокладке в земле: 36 Ампер. Допустимый ток односекундного короткого замыкания: 270 Ампер. Активное сопротивление жилы: 7,55 Ом на километр. Расшифровка маркировки ВВГнг(А)-FRLS 5х2.5 В - Изоляция из ПВХ композиции. В - Оболочка из ПВХ композиции. Г - Не имеет брони. нг - Пониженная пожарная опасность кабеля. (А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках). FR - Стоек к воздействию открытого огня. LS - Пониженное выделение дыма. 5 - Количество жил. 2,5 - Сечение жил в квадратных миллиметрах. Также в маркировке могут присутствовать следующие обозначения: (ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении. (мс) или (мк) - Жила выполнена в многопроволочном исполнении. (180) - Сохраняет работоспособность в течении 180 минут на открытом огне. (0,66) - Номинальное напряжение 660 Вольт. (1,0) - Номинальное напряжение 1000 Вольт. Конструкция кабеля ВВГнг(А)-FRLS 5х2,5 1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483. 2)Термический барьер – обмотка из слюдосодержащих лент. 3)Изоляция - из ПВХ пластиката пониженной пожарной опасности. 4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности. 5)Оболочка - из негорючей ПВХ композиции. Применение огнестойкого кабеля ВВГнг-FRLS 5*2.5 Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стаци
